各位建筑小能手们！今天咱来好好唠唠象山钢结构喷漆施工的全流程，那可真是“麻雀虽小，五脏俱全”啊！

首先是表面处理，也就是基材预处理。除锈标准那是相当严格，得用喷砂或者抛丸处理到Sa2.5级，就是白级，把那锈蚀、氧化皮、焊渣还有油污统统都给清理干净，就像给钢结构来了个“深度清洁面膜”。表面粗糙度还得控制在Ra = 40 - 80μm，这样能让涂层更好地“抓”在上面。象山靠海，还得把盐分污染物也清掉，不然就容易返锈，这就跟海边的东西容易生锈一个道理。清洁与修补也不能马虎，用脱脂剂擦擦油渍，再用压缩空气吹吹浮尘。气割边还得打磨成R2圆角，凹坑和焊缝缺陷就用原子灰找平，就像给钢结构“整容”一样。

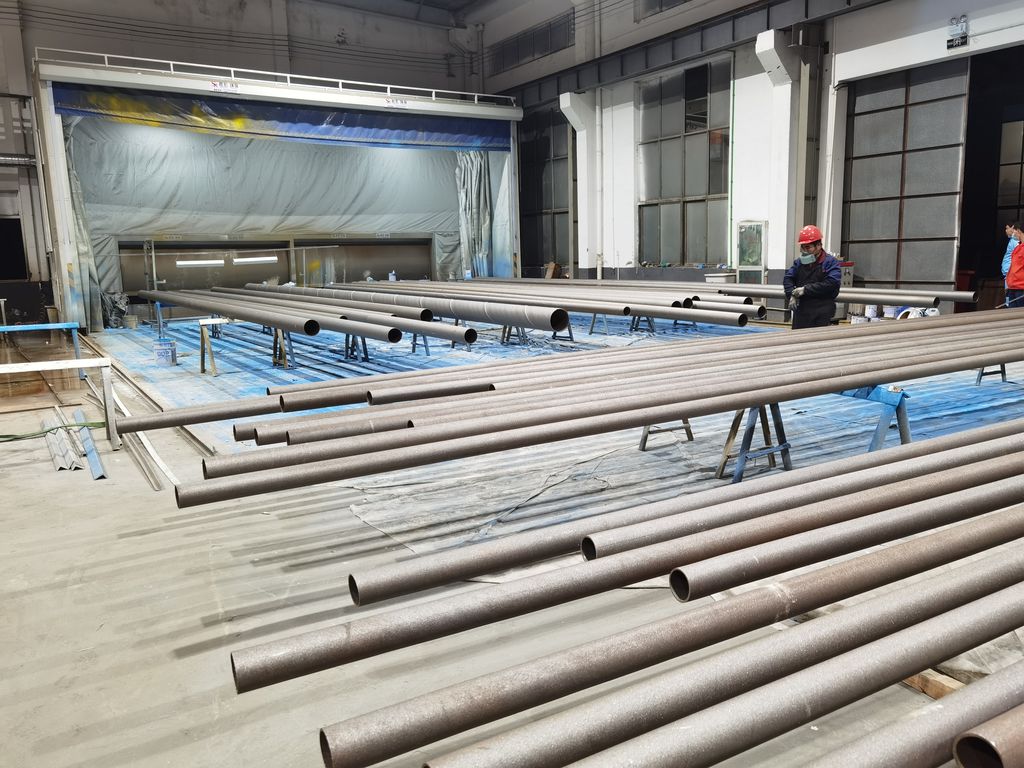

接着是涂层体系与施工工艺。底漆喷涂得选环氧富锌底漆，干膜厚得≥80μm，特别适合高湿度环境。用高压无气喷涂，压力在0.5 - 0.7MPa，喷枪离基材100mm，垂直匀速移动，就像给钢结构“画圈圈”。不过象山湿度＞85%的时候就得暂停施工，不然漆膜会发白，就像人脸色不好一样。中间漆用环氧云铁漆，干膜厚50 - 80μm，能把粗糙表面填平。面漆可以选氟碳面漆或者丙烯酸面漆，耐紫外线和盐雾腐蚀。分两遍喷涂，间隔1 - 5天，色差还不能超过5%，这要求可真够高的！

环境与设备控制也很重要。环境温度得在5 - 35℃，湿度＜85%，还得通风良好，不行就用轴流风机帮忙。雨季施工就得搭个防雨棚，不然涂层没固化就遇水，那就前功尽弃了。设备方面，空压机得10m³/min以上，还得有油水分离器保证气源干净。喷枪口径1.5 - 2.0mm，喷涂速度30 - 60cm/s，就像给钢结构“量身定制”的画笔。

质量控制与验收更是关键。用干膜测厚仪分层检测，总厚度得≥200μm，允许偏差±10%，局部薄的地方还得补涂。附着力测试可以用划格法或者胶带剥离法，涂层脱落率得＜5%。要是出现流挂、橘皮，就得调整涂料粘度或者喷涂距离；要是起泡剥落，就得把基材重新除锈，涂层也得重新喷，这就像给钢结构“回炉重造”。

安全与环保措施也不能忘。施工人员得戴防毒面具、穿防护服，现场严禁烟火。脚手架还得验收合格，海风大的地方还得加防风绳。漆雾得用回收装置减少扩散，废弃涂料得按危废处理。在象山生态保护区施工还得去报备环评，不然可就“摊上大事儿”了。

最后说说特殊场景应对。高温季节就得早晚施工，不然钢板温度＞50℃，漆膜会起皱，就像衣服皱巴巴的一样。高盐环境涂层固化后还得喷个氟碳罩光清漆，厚20μm，增强耐蚀性，就像给钢结构穿了件“防弹衣”。

总之，象山钢结构喷漆施工这一套流程下来，那可是环环相扣，一点儿都马虎不得！大家施工的时候可得上点心，都把这活儿干得漂漂亮亮的！
