嘉兴鼎实机械制造股份有限公司-非标设备钢结构-从材料到成型一站式服务

公司于2014年创建在浙江省嘉兴市嘉善县，是一家集设计、铆焊、成形、机械加工和装配为一体的非标准设备的焊接加工、龙门加工和喷涂加工为一体的专业制造企业。

公司距离上海枫泾古镇仅7公里，距离杭州120公里，距离苏州80公里，坐高铁去杭州只需30分钟、去上海虹桥只需23分钟。

过去十多年，公司主要为欧美外资企业、上市公司等客户服务，经过十多年的发展，获得了客户较高评价，在业内享有较高声誉。

公司主要提供：非标定制焊接各种非标设备，按客户要求设计制造各种结构件(ODM)，按客户图纸制造各种结构件(OEM)。

我们的生产工艺主要有：精密钢结构焊接(气保焊、氩弧焊、激光焊及机械手焊接等）、激光下料、自动锯床下料、剪板、折弯、卷圆、钻孔、车加工、镗加工、铣加工、磨加工、加工中心、热处理、表面喷涂等。

1.机架焊接口的位置应避开应力集中区，且便于焊接加工。

2.钢结构的坡口应按加工图纸规定进行加工。图纸无规定时，坡口的样式和尺寸应这些原则选用：保证焊接质量、填充金属量少、方便操作、减少焊接应力和变形等。

3.机架焊接件在组装前应将焊接口表面及附近的油、漆、垢、锈、毛刺及镀锌层等清除干净，露出金属光泽。

4.机架焊接口的局部间隙过大时，应设法修整到规定尺寸，严禁在间隙内加填塞物。

5.大型机架焊接加工所用的焊条、焊丝和焊剂应存放于干燥、通风良好、温度大于5℃，且相对空气湿度小于60%的地方。焊接重要部件的焊条，应存放于温度在100～150℃的专用保温筒内，随用随取。

6.机架焊接在组对时，应将工件垫置牢固， 以防止在焊接和热处理过程中产生变形和附加应力。

7.除机架在设计时规定的冷拉口外，其余焊口禁止使用强力组对，更不允许利用热膨胀法对口，以防引起附加应力。

8.为保证机架焊接的质量，焊接场所应防风、防雨、防雪、防寒等。

9.需要预热和焊后热处理的焊接件，应在焊接加工前做好预热和后热的工装设备、测温仪表及隔热防护用品的准备。

10.在焊接平面上的焊缝时，要保证纵向焊缝和横向焊缝（特别是横向）能够自由收缩。如焊对接焊缝，焊接方向要指向自由端。

11.机架焊接时先焊收缩量较大的焊缝，如结构上有对接焊缝，也有角焊缝，应先焊收缩量较大的对接焊缝。

12.机架焊接加工时应先焊横向短焊缝。

13.机架焊接加工时应力较大的焊缝先焊，使内应力分布合理。

14.变形较大的机架焊接件，焊接时可根据实际情况合理使用焊接加强筋。

15.多组件构成的组合焊接件，应采取分步组装焊接，矫正变形后再进行总组合焊接加工。

16.机架焊接加工完成后应对机架整个内外表面或部分表面修正和清理。

17.焊接完成后的机架表面清理应采用喷丸处理，可以更好的提高机架的疲劳强度。

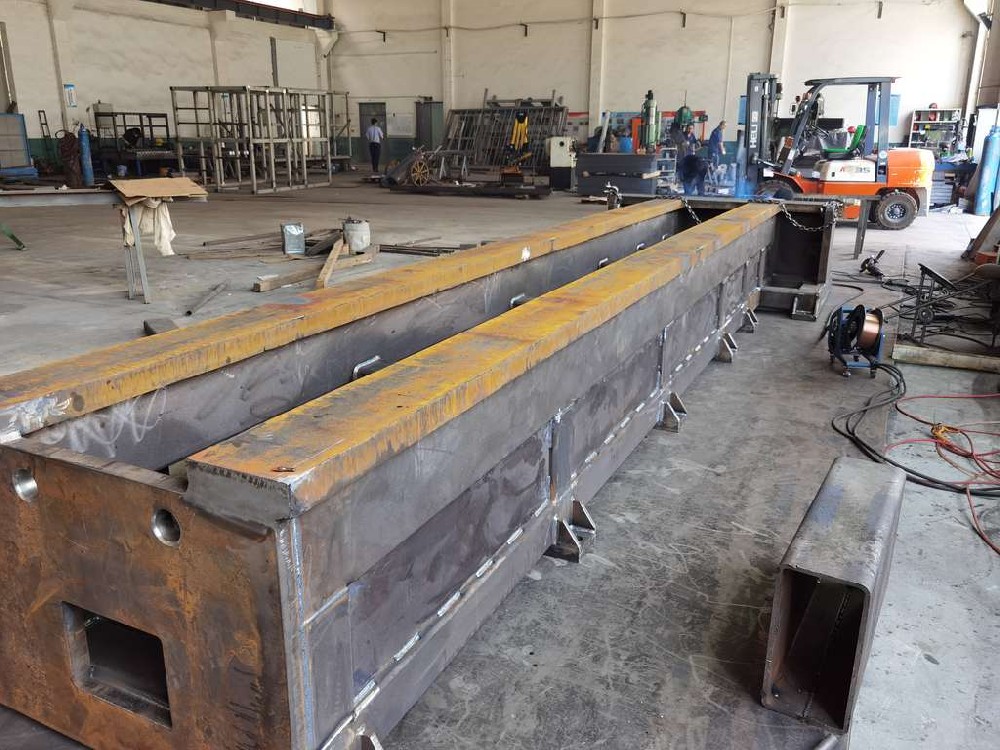

一、机架焊接必须要保证对称度、平衡度、垂直度，按图纸尺寸要求制作

1.焊接时，焊接表面不能出现假焊、气孔、夹渣、裂纹、焊瘤、烧穿、弧坑、咬边、电焊擦伤、未焊满等缺陷，焊接要均匀美观； 2.焊接完表面不能出现凹凸不平现象； 3.机身表面必须打磨平整，清理焊渣；

4.凡是焊接完里面必须清理焊渣，表面必须打磨平整光滑；

5.导带槽的制作必须开合页要吻合，表面平整，不能出现高低，一开一合的现象。

二、钣金件折弯必须按图纸要求制作，带圆弧的必须要圆滑，折弯表面必须平整，不能出现凹凸现象，要保证尺寸对称度、平行度、垂直度。

三、焊接后处理

1.焊接结束，应清理焊道表面的熔渣飞溅物，检查焊缝外型尺寸及外观质量，焊缝不平整时应进行修整。

2.焊缝外形应光顺、均匀，焊道与焊道、焊道与基本金属之前过渡平滑。

3.对于一些封闭型结构，多焊缝、长焊缝的构件，焊后应进行锤击、振动等方法消除残余应力，若零件有热处理要求的，应采用热处理消除应力。

主营：焊接/喷漆/抛丸/喷砂/龙门机加工/激光切割

ODM加工OEM加工按需服务

拨打电话，获取<大型自动化设备机架焊接加工>报价

联系电话：139 1838 1958 在线咨询
